Радиопрозрачный полиэтиленпластик

Радиопрозрачные пластики — это композиционные материалы, которые обладают способностью пропускать радиоволны с минимальными потерями и искажениями. Они широко используются в различных областях, таких как аэрокосмическая промышленность, телекоммуникации, радиолокация, спутниковая связь и другие высокотехнологичные отрасли. Рассмотрим их основные характеристики.

Основные свойства радиопрозрачных пластиков

  1. Прозрачность для радиоволн:
    • Радиопрозрачные пластики имеют низкий коэффициент поглощения электромагнитных волн в широком диапазоне частот (от сотен МГц до десятков ГГц).
    • Это означает, что они не экранируют сигнал и не создают значительных помех при прохождении радиоволн через материал.
  2. Низкая диэлектрическая проницаемость (ε):
    • Диэлектрическая проницаемость определяет, насколько сильно материал влияет на распространение электромагнитных волн. Для радиопрозрачных материалов она должна быть как можно ниже (обычно в пределах 2–4).
  3. Малый коэффициент потерь (tan δ):
    • Коэффициент потерь характеризует, сколько энергии радиоволн преобразуется в тепло при прохождении через материал. Для радиопрозрачных пластиков он должен быть минимальным.
  4. Механическая прочность:
    • Помимо радиотехнических характеристик, такие материалы должны обладать достаточной механической прочностью, чтобы выдерживать внешние нагрузки (например, ветровые или термические воздействия).
  5. Стойкость к внешним факторам:
    • Материалы должны быть устойчивы к воздействию ультрафиолета, перепадов температур, влаги и других факторов окружающей среды.
  6. Легкий вес:
    • Особенно важное свойство для применения в авиации и космической технике, изготовления радиопрозрачных колпаков, где масса конструкции играет ключевую роль.

Среди композитных материалов наиболее популярным и востребованным в настоящее время является стеклопластик. На нашем предприятии предпринята попытка и реализована технология изготовления матов на основе высокопрочных, высокомодульных волокон СВМПЭ и технология изготовления из них листовых композиционных материалов – полиэтиленпластиков. Представляет значительный интерес сравнить радиопрозрачные свойства и области применения стеклопластика и полиэтиленпластика. В таблицах ниже приводятся основные характеристики этих пластиков.

Сравнительные характеристики полиэтиленпластика и стеклопластика

Характеристика Полиэтиленпластик СВМПЭ Стеклопластик
Диэлектрическая проницаемость ~2.3 3.5–6.0
Коэффициент потерь (tan δ) <0,001 0.01–0.03
Плотность 0.93–0.97 г/см³ 1.8–2.0 г/см³
Термостойкость До +120°C До +150–200°C
УФ-устойчивость Требует защиты Высокая
Легкость формования Легкое Сложнее

Сравнение механических характеристик армирующих волокон:

Параметр Стекловолокно Волокно СВМПЭ
Прочность на растяжение 3,1–3.8 ГПа 3,6–4,5 ГПа
Модуль упругости 70–80 ГПа 100–120 ГПа
Ударная прочность Хрупкие Отличная
Плотность ~2,5–2,7 г/см³ ~0,97 г/см³
Химическая стойкость Умеренная Высокая

Относительное сравнение стоимости композитов на единицу веса

Материал Цена за кг ($/кг) Относительная стоимость
Стекловолокно $3–6 Дешевый
СВМПЭ $10–15 Средний стоимости
  • Из таблиц видно, что по удельным характеристикам полиэтиленпластик значительно превосходит стеклопластик, уступая лишь по температурному диапазону эксплуатации в области высоких температур, по УФ-устойчивости и по стоимости. Полиэтиленпластик лучше подходит для высокочастотных приложений, где важны минимальные потери и низкая диэлектрическая проницаемость, а также для легких конструкций.
  • Стеклопластики предпочтительны для низкочастотных приложений и случаев, когда требуется высокая термостойкость.

Из этого следует, что полиэтиленпластик займет свою нишу в области применения среди радиопрозрачных материалов.

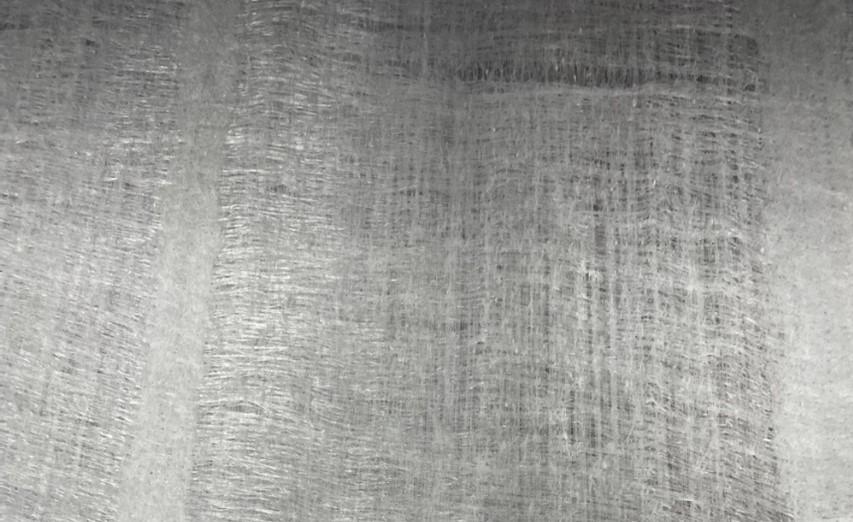

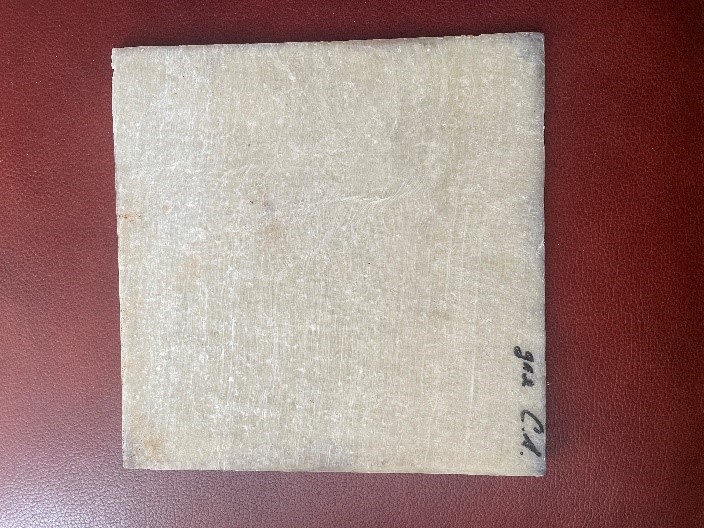

Фото: Структура мата из сверхпрочных волокон СВМПЭ (слева) и образец листового полиэтиленпластика из волокон СВМПЭ. Связующее - эпоксидная смола.
