Новая технология футеровки поверхностей фторопластом-4

Футеровка поверхностей фторопластом обеспечивает высокую химическую стойкость и отсутствие налипания контактирующих материалов к защищаемой поверхности. Известны несколько способов футеровки больших поверхностей фторопластом. Как правило для таких покрытий используются листовые материалы на основе плавких фторопластов Ф-2М, Ф-3М, Ф-40 и Ф-42Л.Основное их преимущество – хорошая свариваемость. Однако бедная сырьевая база этих полимеров в России, практически отсутствие оборудования для переработки их в листовые материалы, исключительная дороговизна применения импортных аналогов ставит перед нашей промышленностью серьезные проблемы. Попытки применения клеев при футеровки поверхностей листами из доступного фторопласта-4 представляют известные трудности из-за антиадгезионных свойств Ф-4. Поэтому прибегают к различным способам активации или созданию пористой поверхности листа со стороны приклейки. При активации, наибольшее распространение получил способ обработки поверхности комплексом натрия и нафталина в тетрагидрофуране. В этом случае образуется модифицированный слой толщиной до 1 мм и свойства основного материала остаются без изменения. Подготовленная таким методом поверхность листа фторопласта-4 может быть приклеена эпоксидным, полиэфирным или другими клеями к различным материалам. Применяется также способ нанесения на фторопласт-4 распыленного алюминия, который проникает в поверхностный слой. При воздействии на эту поверхность соляной кислоты алюминий растворяется, а образовавшаяся шероховатая поверхность покрывается “сырым” каучуком , который привулканизовывается к фторопласту, а затем приклеивается к футеруемой поверхности резиновыми клеями. Разновидностью этого способа является изготовление листов или плитки из двухслойного фторопласта. В этом случае для получения наружного слоя листа пористым в порошок фторопласта добавляют металлический порошок или соль, затем насыпают чистый порошок фторопласта-4 на дно прессформы и производят прессование , спекание и вытравливание порошка или вымывание соли. Образуется двухслойная пластина у которой шероховатая поверхность пригодная для склейки. Из описания видно, что эти способы сложны в технологическом плане и требуют значительной затраты и времени и сопутствующих материалов.

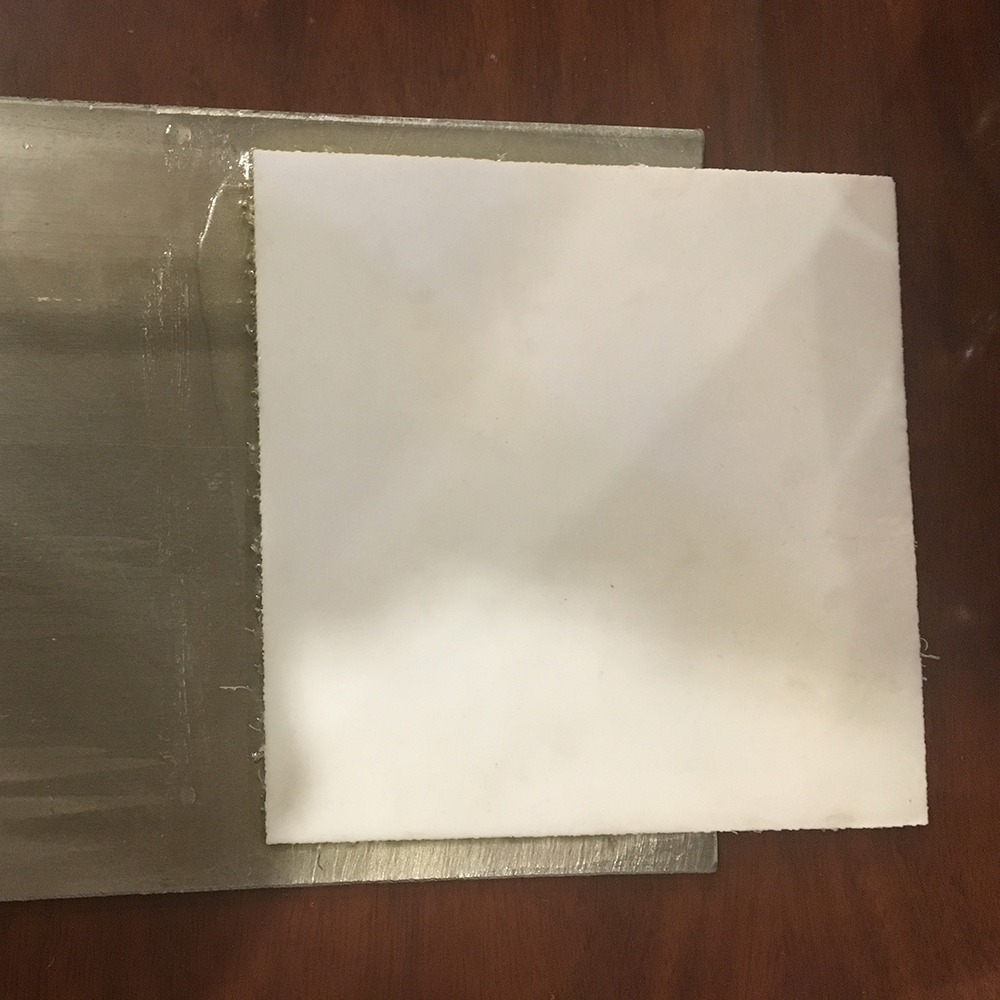

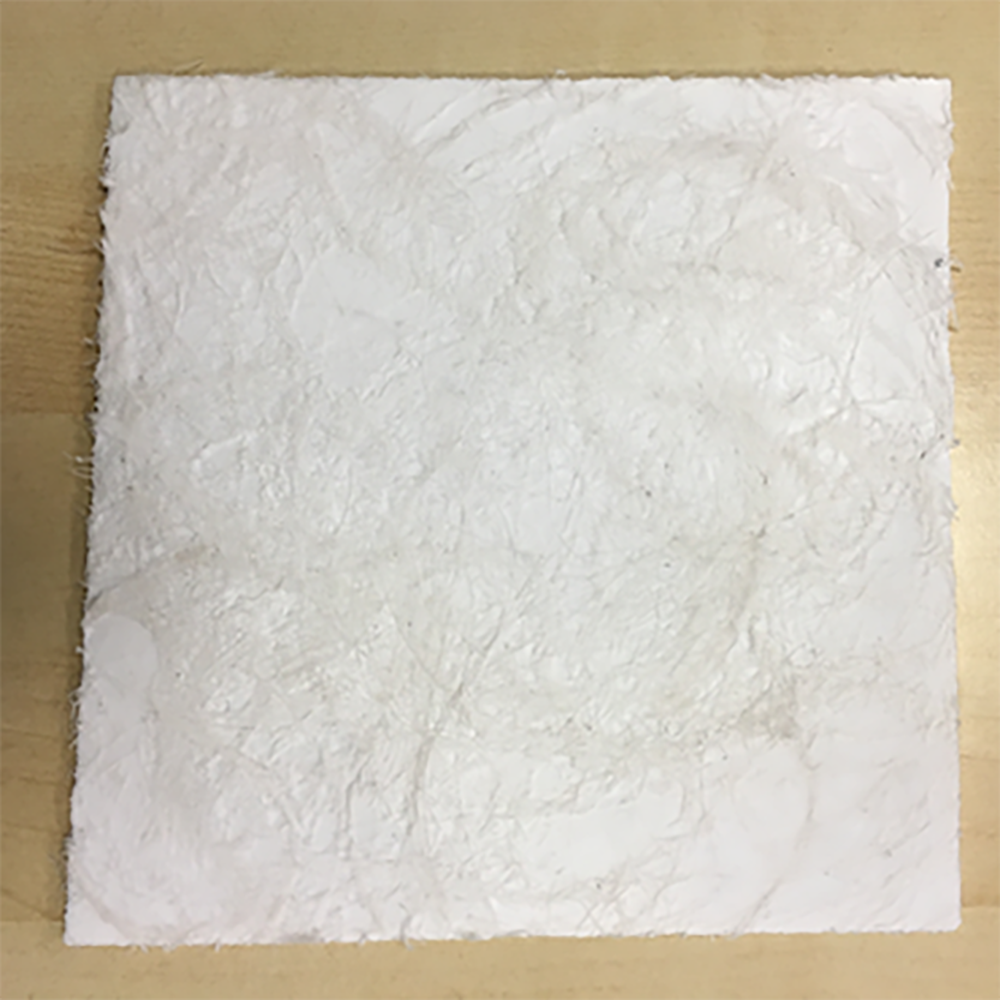

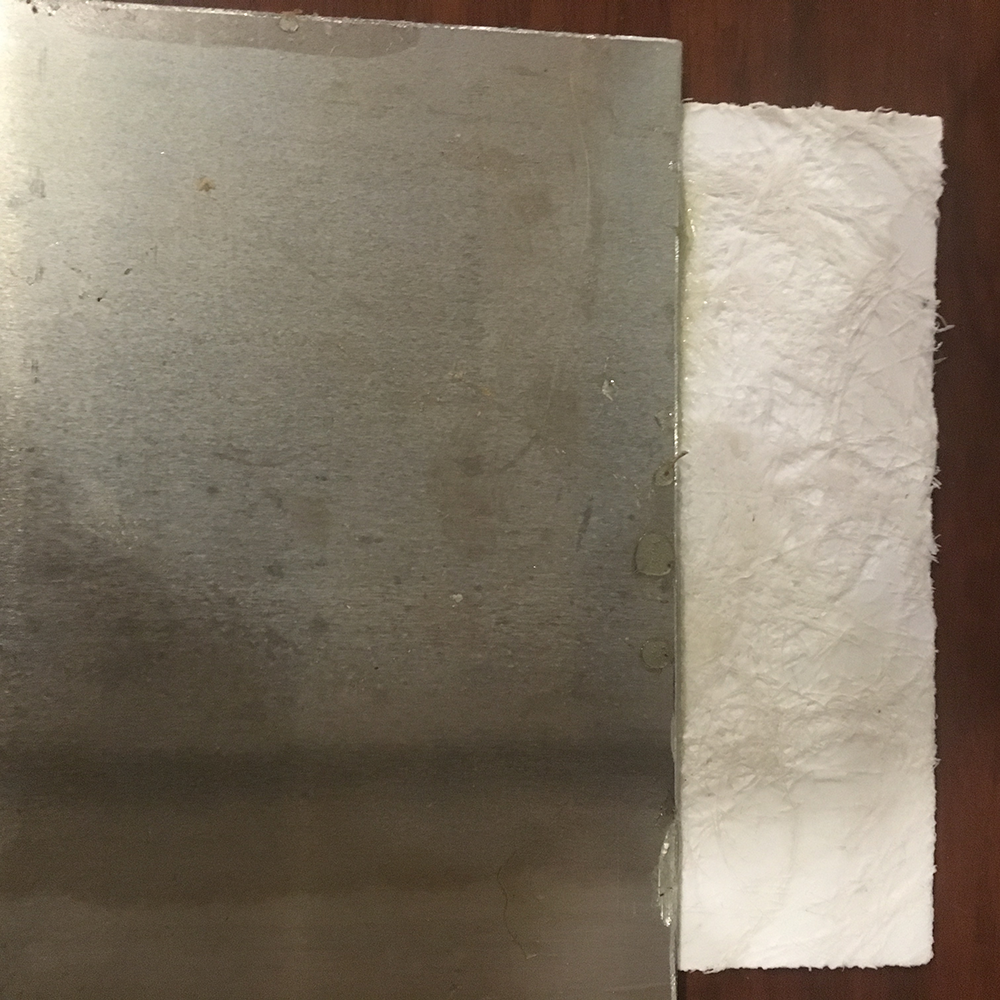

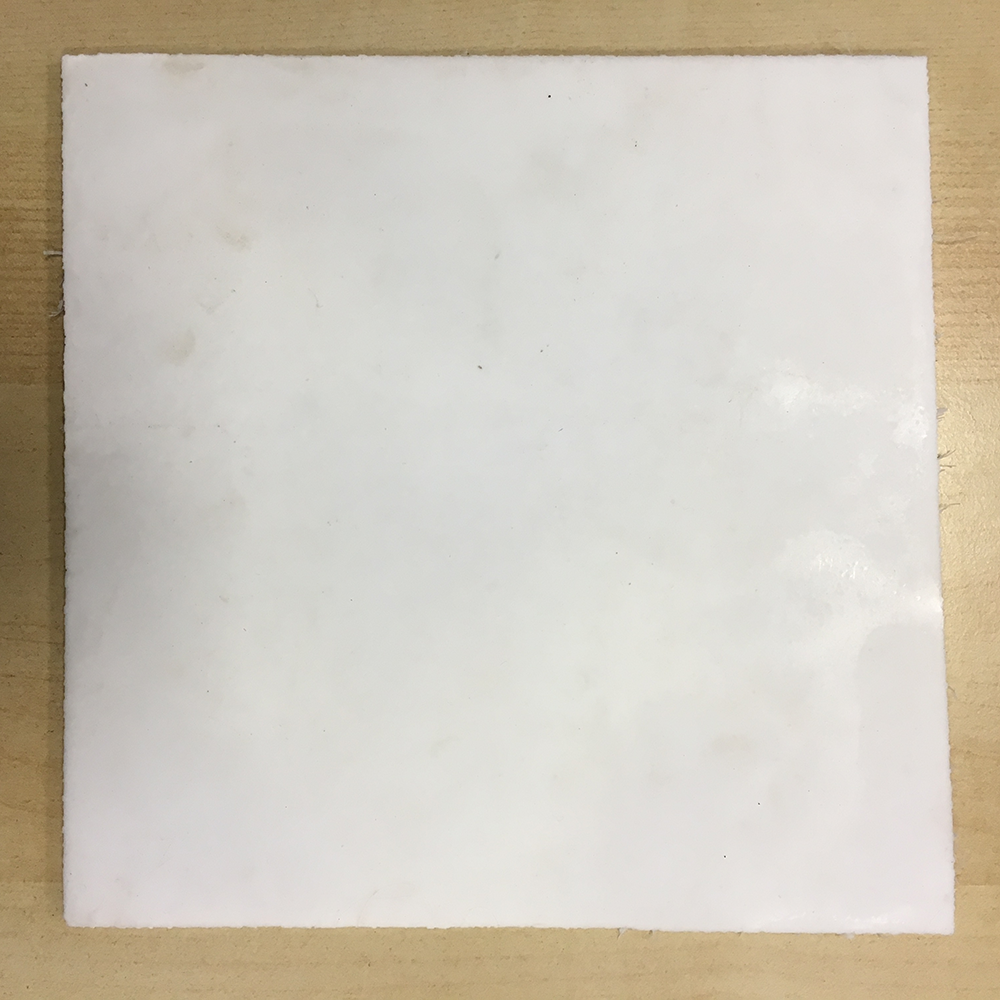

На нашем предприятии разработана новая простая, дешевая и эффективная технология получения листовых материалов для футеровки любых поверхностей фторопластом -4. Суть этой технологии заключается в получении двухслойных листов путем применения полимер-полимерной композиции состоящей из слоя чистого порошка Ф-4 и слоя волокон из этого же материала . Порошок проникает в рубленое волокно и при спекании с одной стороны образуется шероховатая развлетвленная поверхность , а с другой глянцевая поверхность с антиадгезионными свойствами.. Клей затекает в образованные развлетвленные пустоты волокон и при отверждении образует как бы механическое крепление с фторопластом , образуя хорошую адгезию с футеруемой поверхностью. На предприятии выпускаются двухслойные пластины различных размеров ( до 1000 х1000 мм) и толщин от 1 до 20 мм. На фото показаны с двух сторон плитки из двухслойного фторопласта и фото крепления плитки к алюминиевому листу.

При таком способе достигается очень хорошая адгезия фторопластовых листов к футеруемой поверхности. Прочность отрыва листа, определяемая по ТУ 6-05-041-774-82 достигает 5 кг\см2 , что вполне достаточно для крепления листов.

видеообзор
